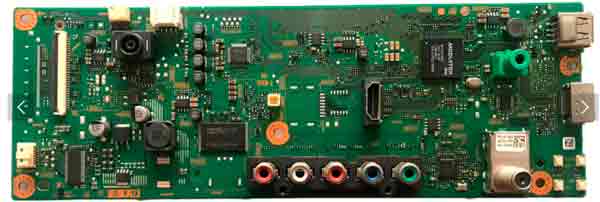

A placa principal Sony KDL40R355B (C) com código 1-893-418-61 utiliza memória Flash em encapsulamento TSOP48 para armazenar o firmware da TV.

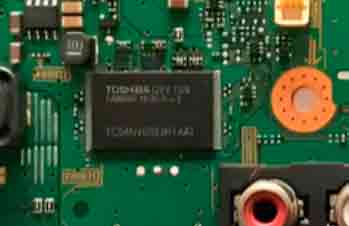

Informações técnicas da memória Flash
-
Tipo de encapsulamento: TSOP48
-
Tecnologia: NOR Flash
-
Interface: Paralela
-
Capacidade comum usada nessa placa: geralmente 16MB ou 32MB (depende da revisão da placa)
Modelos de memória compatíveis encontrados nessa placa
Alguns chips frequentemente usados nesse modelo de TV Sony:
-
Spansion S29GL128P90TFI01 – 128 Mbit (16MB)
-
Spansion S29GL256P90TFI02 – 256 Mbit (32MB)
-
Macronix MX29GL128F
-
Macronix MX29GL256F
Função da Flash na TV
Essa memória armazena:
-
Firmware do sistema da TV
-
Bootloader
-
Configurações do painel
-
Dados de inicialização
Quando regravar a Flash
A regravação pode ser necessária quando a TV apresenta problemas como:
-
TV não liga (apenas standby)
-
Loop no logo da Sony
-
Sem imagem após atualização
-
Travamento total
Programadores compatíveis
Para gravar TSOP48 normalmente se usa:
-
RT809H
-
TL866II Plus (com adaptador TSOP48)
-
TNM5000
-
BeeProg
Arquivo para download abaixo;
Dados flash da nand televisor sony modelo kdl40r355b
