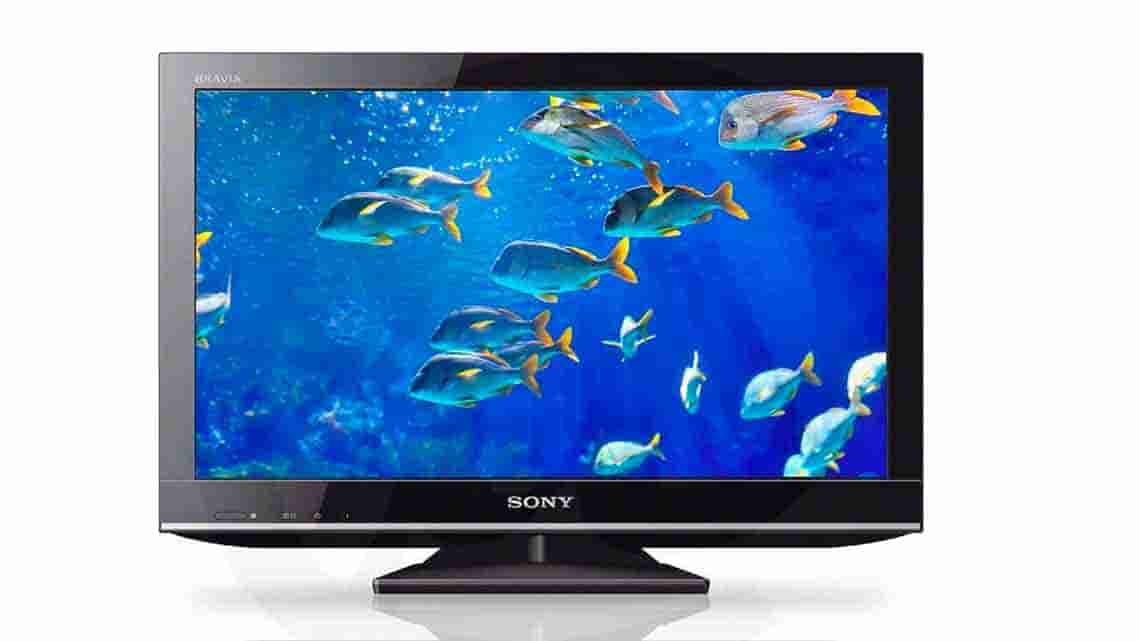

O televisor Sony KDL-32EX355 utiliza a memória flash NAND TSC58NVG1S3ETA00 (encapsulamento TSOP-48) instalada na posição U405 da placa principal.

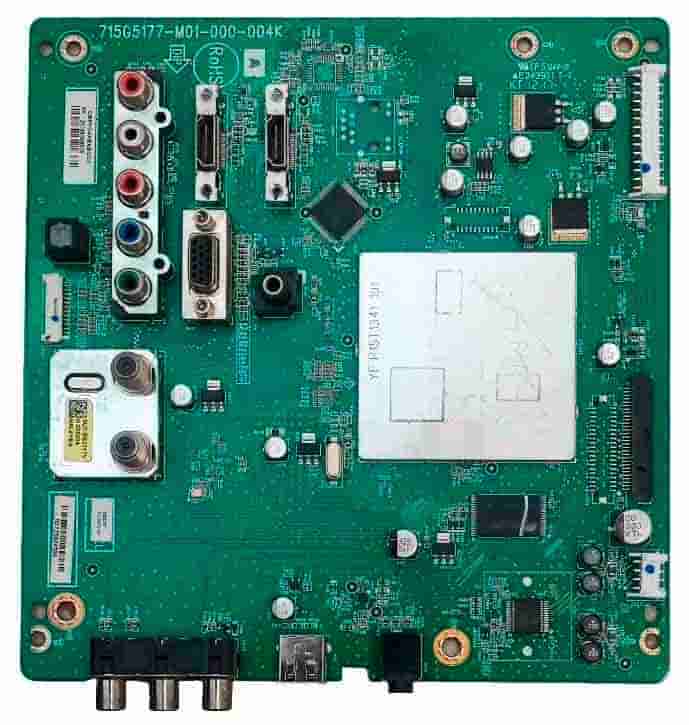

Placa conforme imagem abaixo;
Descrição do componente flash;
- Tipo: Memória Flash NAND
- Modelo: TSC58NVG1S3ETA00
- Fabricante: Toshiba
- Encapsulamento: TSOP-48
- Capacidade: 1 Gbit (128 MB)
- Tensão de operação: 3,3 V
- Organização típica: 128M x 8
- Função na TV:
Armazena o firmware / software do televisor, incluindo: - sistema operacional da TV
- dados de inicialização (boot)
- configurações de hardware
- dados do painel (LVDS / display)
Posição no circuito
- Designação na placa: U405
- Localizada na placa principal (main board)
- Conectada diretamente ao processador principal da TV
Sintomas quando esta memória apresenta defeito
- TV não liga ou fica em standby piscando
- Loop de reinicialização
- Sem imagem ou travando no logo Sony
- Travamentos constantes
Procedimento comum de reparo
1. Remover a NAND U405 com estação de ar quente.
2. Ler ou gravar o conteúdo usando gravador compatível (RT809H, TNM5000, etc.).
3. Regravar firmware correto do modelo KDL-32EX355 disponibilizado abaixo.
4. Reinstalar o chip ou substituir por um novo.
Observação técnica
Em muitas placas dessa série Sony, o arquivo gravado na NAND também contém os dados específicos do painel (como o LTY320AN05). Usar firmware incompatível pode causar imagem invertida, cores erradas ou ausência de imagem.
Link para download do arquivo nand;
dados flash, arquivo nand memória flash Sony para o modelo KDL32EX355
