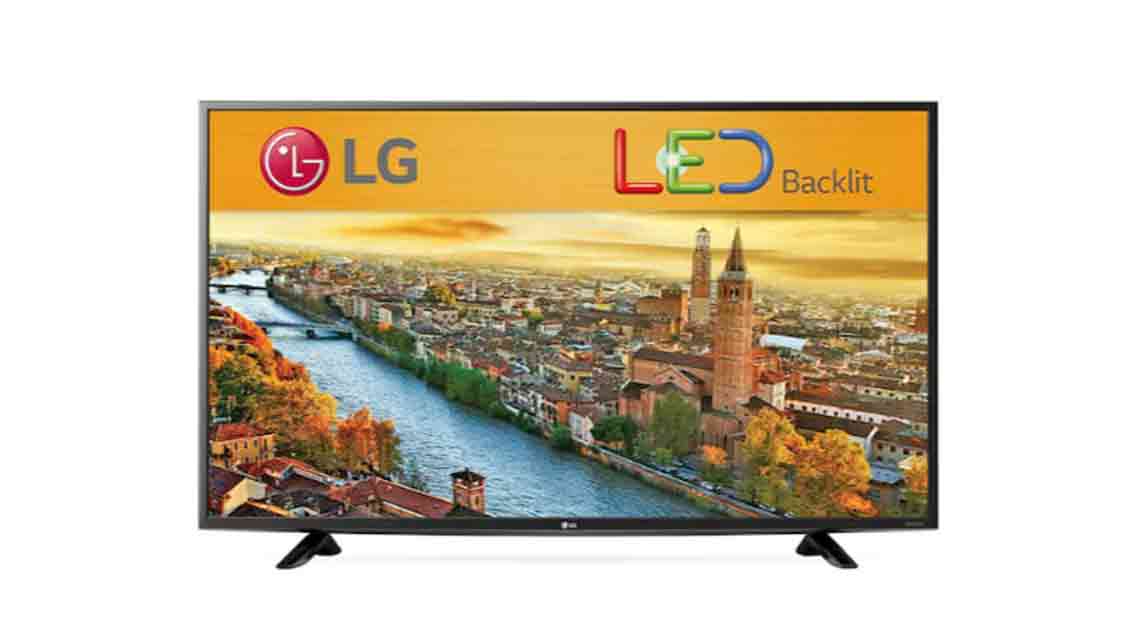

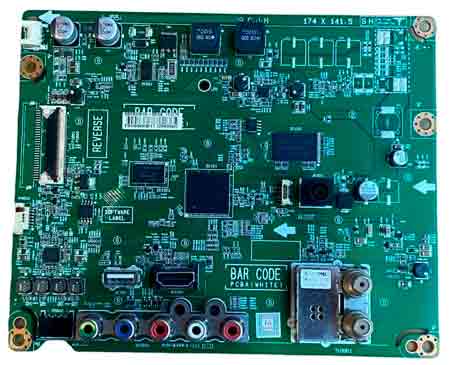

O televisor LG modelo 43LF5100 utiliza essas duas memórias na placa principal:

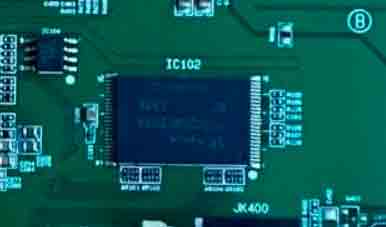

- IC102 – H27U2G8F2CTR (TSOP48)
É uma memória NAND Flash de 2Gb (256MB), responsável por armazenar o sistema operacional, firmware principal e dados mais pesados da TV. - IC1300 – MX25L8005
É uma memória SPI Flash de 8Mb (1MB), geralmente usada para armazenar o bootloader, dados de inicialização e configurações básicas.
Na prática:
- A MX25L8005 (IC1300) inicia o processo (boot).
- A H27U2G8F2CTR (IC102) carrega o sistema completo.
Se houver problema na TV (travamento, não liga, fica em standby, logo travado, etc.), pode ser necessário:
- Regravar a SPI (IC1300) primeiro.
- Se não resolver, regravar ou substituir a NAND (IC102).
Essas memórias trabalham em conjunto, então falha em qualquer uma pode causar defeitos semelhantes.
Para reparo, é importante usar arquivos compatíveis com a versão da placa (main board), pois firmware errado pode impedir o funcionamento.
Abaixo link download arquivos flash memoria IC102;
Downloads:
ic102 tv lg 43lf5100 Dados memoria flash televisor lg modelo 43lf5100, memoria posição IC102
Informação
Tamanho
73.77 MB
Downloads
8
Abaixo link download arquivos flash memoria IC1300;
ic1300 tv lg 43lf5100 Dados flash televisor lg modelo 43lf5100, memoria flash tsop48, IC1300
Informação
Tamanho
174.19 KB
Downloads
8
