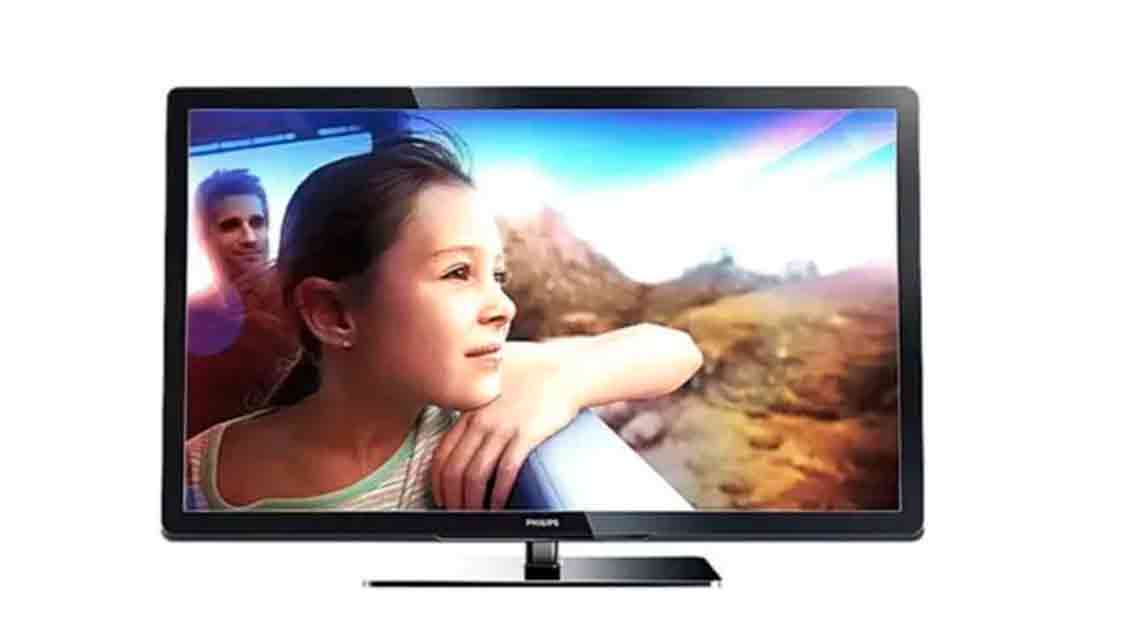

Dados flash televisor philips 40pfg6309

O televisor Philips modelo 40PFG6309 utiliza dois tipos principais de memória, cada uma com função distinta no funcionamento do aparelho:

• Memória NAND Flash (K9F4G08U0D – TSOP48)
  Essa é a memória principal onde fica armazenado o firmware da TV (sistema operacional, software de controle, etc.).
  • Tipo: NAND Flash
  • Encapsulamento: TSOP48
  • Capacidade: 4 Gbit (512 MB)
  • Função: Armazenar o sistema da TV, dados de inicialização e aplicativos.
• Memória EEPROM (24C128)
  Essa é uma memória menor, usada para armazenar configurações específicas do aparelho.
  • Tipo: EEPROM (I²C)
  • Capacidade: 128 Kbit (16 KB)
  • Função: Guardar dados como configurações do usuário, ajustes de fábrica, parâmetros do painel, etc.

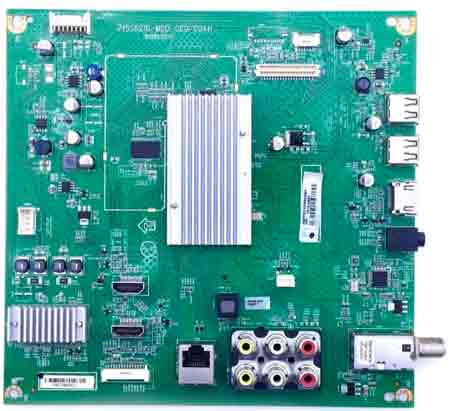

Modelo utiliza placa principal conforme imagem abaixo:

Observações técnicas:

• Defeitos na K9F4G08U0D geralmente causam problemas como TV travando, não iniciando ou ficando em loop.
• Problemas na 24C128 podem causar falhas como perda de configurações, imagem invertida, erro de painel ou não salvar ajustes.
• Em manutenção, é comum regravar ou substituir essas memórias com arquivos compatíveis com a placa da TV.

Se estiver trabalhando com reparo, é importante usar o arquivo correto para o chassi/placa específica da TV, pois versões diferentes podem não funcionar corretamente.

Qualquer defeito que estiver acontecendo com o televisor, primeiro utilize o arquivo PKG disponibilizado abaixo,

1º descompacte o arquivo e grave em um pendrive,

2º conecte o Pendriver na entrada USB e ligue o cabo AC e aguarde...

Se o problema persistir segue abaixo arquivos para serem utilizados com o o gravador Nand:

Arquivo Memoria 24c128;

Arquivo da memória Nand TSOP 48;
