Para o amigo técnico em eletrônica, seguem informações relevantes sobre a memória flash do monitor gamer LG UltraGear 32GN600-B (31,5”, 165Hz, 1ms MBR):
O modelo 32GN600-B utiliza uma memória flash SPI (geralmente de 8 pinos – encapsulamento SOIC-8) responsável por armazenar o firmware do monitor, incluindo dados de inicialização, EDID, configurações de fábrica e controle do scaler.

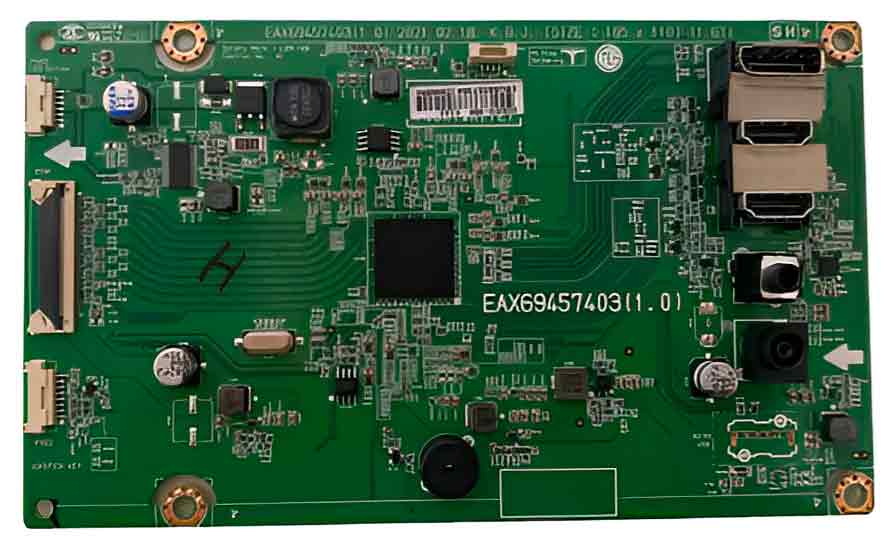

Esse modelo utiliza placa principal conforme imagem abaixo;
Especificações técnicas gerais:
- Tipo: SPI NOR Flash
- Interface: Serial Peripheral Interface (SPI)
- Tensão de operação: 3.3V
- Encapsulamento comum: SOIC-8
- Capacidade típica: 16Mb (2MB) ou 32Mb (4MB), dependendo do lote e versão da placa principal
Localização na placa:
- Fica próxima ao processador principal (Scaler IC).
- Identificação comum na placa: Uxxx (ex: IC101, U101 etc.).
- Pode conter marcações como Winbond (ex: 25Q16, 25Q32, 25Q127), GD (Gigadevice), MXIC (Macronix), entre outras.
Problemas comuns relacionados à flash:
- Monitor não liga (LED apenas pisca).
- Sem imagem, mas com backlight ativo.
- Travado no logo LG.
- Não reconhece resolução correta (problema de EDID corrompido).
Procedimento técnico:
1. Remover a memória com estação de retrabalho ou ferro adequado.
2. Utilizar gravador SPI (ex: CH341A, RT809H, TL866, TNM5000, XELTEK).
3. Fazer backup do arquivo original antes de qualquer gravação.
Cuidados importantes:
- Confirmar versão da placa (ex: EAXxxxxxx).
- Verificar alimentação 3.3V estável antes de condenar a memória.
- Checar se o problema não está no scaler ou fonte secundária.
Após seguir os passos acima, regrave a memória com o arquivo abaixo;
Dados flash do monitor Gamer fabricado pela LG modelo 32GN600B

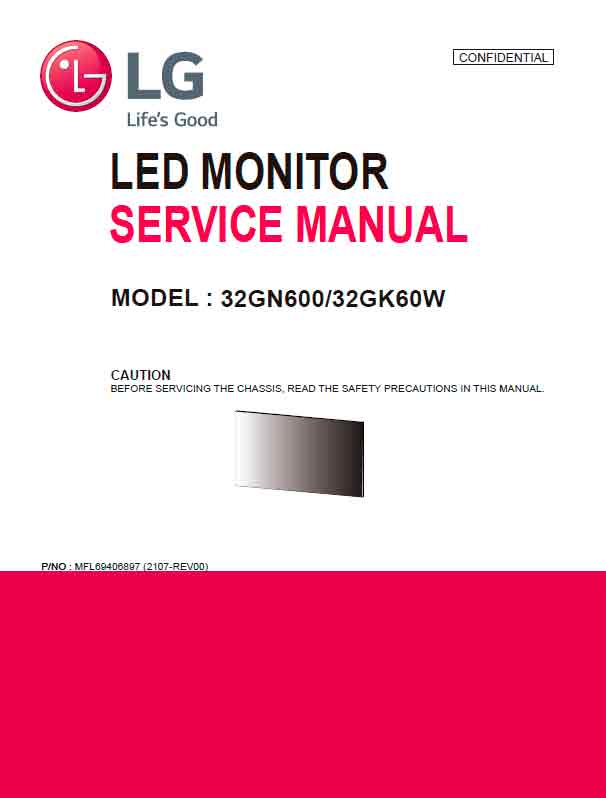

Juntamente vamos disponibilizar manual de serviço completo;
Manual de serviço, esquema elétrico, manual service Monitor LG modelo 32GN600 e 32GK60W
