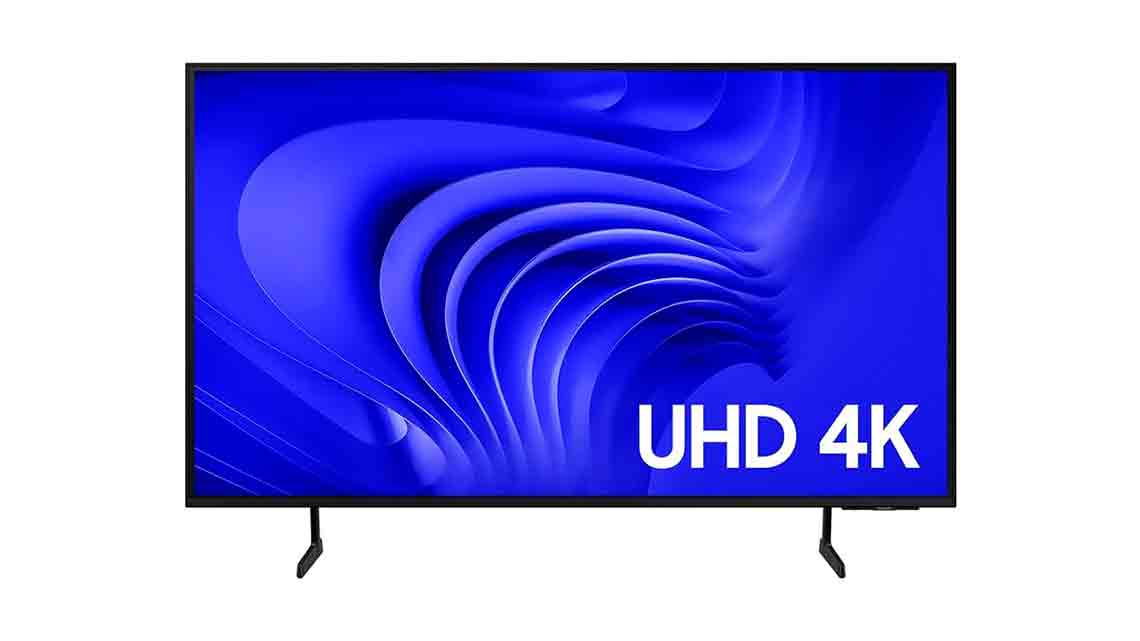

Dados flash televisor Samsung un50cu7700

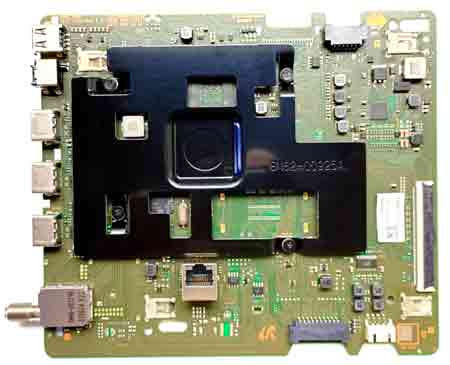

Esse modelo Samsung UN50CU7700 com placa principal BN94-18235M (versão XM-04) utiliza duas memórias SPI flash do tipo EN25Q40, normalmente localizadas nas posições:

• IC501

• IC503

Essas memórias são responsáveis por armazenar dados importantes do sistema, como:

• Firmware principal (boot / sistema)

• Configurações da placa

• Dados de inicialização (bootloader)

Pontos importantes:

• A EN25Q40 é uma memória SPI de 4Mbit (512KB).

• Em muitos casos:

  • IC501 costuma armazenar o boot principal

  • IC503 pode armazenar dados auxiliares ou redundância

• Problemas nessas memórias podem causar:

  • TV não liga (standby travado)

  • Loop infinito de inicialização

  • Sem imagem ou travamento no logo

Dicas técnicas:

• Sempre faça backup das duas memórias antes de gravar

• Use gravador compatível (CH341A, RT809H, etc.)

• Verifique se os arquivos são compatíveis com:

  • mesmo modelo

  • mesma versão da placa (XM-04)

Downloads dos arquivos link abaixo;

Downloads:

ic501 un50cu7700

Download

Dados memoria televisor Samsung modelo UN50CU7700 posição IC501

Informação

Tamanho 29.25 KB

Downloads 15

ic503 un50cu7700

Download

Dados memoria televisor Samsung modelo UN50CU7700 posição IC503

Informação

Tamanho 26.36 KB

Downloads 15
