Para o televisor Samsung UN32J4290, o circuito integrado W25Q40 é uma memória flash SPI NOR de 4 Mbit (512 KB), encapsulamento SOIC-8, utilizada para armazenar firmware/boot, dados de inicialização e configurações básicas.
Informações técnicas do W25Q40
-
Fabricante: Winbond
-
Tipo: SPI NOR Flash
-
Capacidade: 4 Mbit (512 KB)
-
Tensão de operação: 2,7 V a 3,6 V
-
Interface: SPI (CLK, MOSI, MISO, CS)
-
Encapsulamento: SOIC-8
Pinagem (SOIC-8)
-
/CS – Chip Select
-
DO (MISO)
-
/WP – Write Protect
-
GND
-
DI (MOSI)
-
CLK
-
/HOLD
-
VCC (3,3 V)
Procedimento recomendado para leitura/gravação
-
Remover a memória da placa (preferível) ou usar clip SOIC-8 com a TV totalmente desligada.
- Fazer backup completo do conteúdo original antes de qualquer gravação.
-
Apagar (Erase), gravar (Program) e verificar (Verify) o arquivo.
-
Após a gravação, limpar resíduos de fluxo e ressoldar corretamente.
Observações importantes
-
O arquivo de firmware/flash deve ser específico para o modelo UN32J4290 e para a revisão da placa.
-
Arquivos incompatíveis podem causar “brick” (TV não liga).
-
Em muitos casos, o conteúdo da flash varia por região/versão; priorize dumps confiáveis de bancada técnica.
-
Se o defeito persistir, verificar fonte, reguladores de 3,3 V e clock SPI.

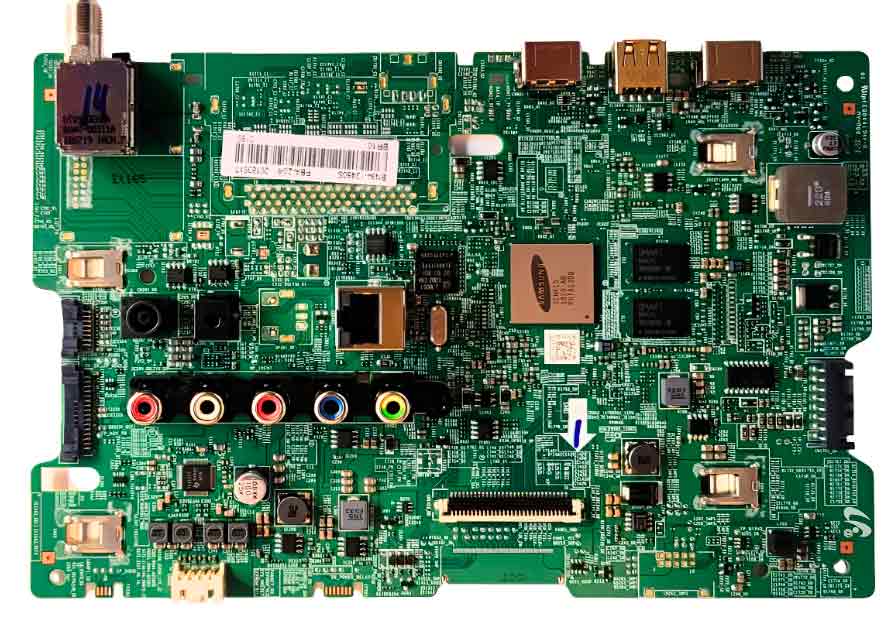

- Televisor utiliza placa principal conforme imagem abaixo;
Dados do arquivo download abaixo;
Dados flash televisor Samsung modelo UN32J4290
