O circuito integrado Winbond 24Q40CLSIP é uma memória Flash SPI de 4 Mbit (512 KB) usada em diversos televisores Samsung, incluindo o modelo UN48JU6000G, para armazenar dados essenciais do firmware, como a BIOS principal e informações de inicialização do sistema.
Informações técnicas principais:
- Fabricante: Winbond
- Modelo: 25Q40CLSIP (ou 24Q40, conforme marcação no chip)
- Capacidade: 4 Mbit (512 KB)
- Interface: SPI (Serial Peripheral Interface)
- Tensão de operação: 2,7 V a 3,6 V
- Encapsulamento: SOP-8 (geralmente marcado com “W25Q40”)
- Velocidade máxima de clock: até 104 MHz
- Função no televisor: Armazenamento do firmware principal (bootloader, configurações básicas, dados de EEPROM emulados).
- Posição na placa: IC1304_SPI, próximo ao processador principal (SoC).
Observações de serviço:
- Para regravar o firmware, utiliza-se um gravador SPI (como CH341A, RT809H ou TL866) com o arquivo binário correto do modelo.
- É importante fazer backup do conteúdo original antes de regravar, pois contém dados de calibração específicos da placa principal.
- Caso o televisor apresente sintomas como LED piscando, ausência de imagem, ou não ligar, pode haver corrupção neste chip.

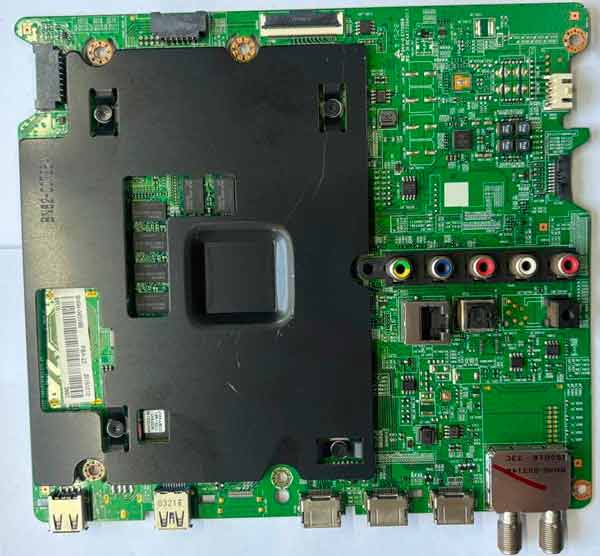

- Televisor utiliza placa principal conforme imagem abaixo,
Circuito integrado posição IC1304_SPI, conforme imagem abaixo;
Para baixar o firmware binário específico da UN48JU6000G, segue abaixo link de downlod;
