Segue compartilhamento dados flash televisor modelo Samsung UN40EH6030 é uma TV LED Full HD de 40 polegadas, lançada na linha 2012 da marca, com recursos interessantes para sua época. Aqui estão alguns dados flash técnicos úteis para consultas e manutenção:
- Modelo completo: UN40EH6030GXZD
- Tela: LED, 40" (101,6 cm)
- Resolução: 1920 x 1080 (Full HD)
- Taxa de atualização: CMR 240 Hz
- Entradas: 2 HDMI, 1 USB, 1 componente, 1 composto, 1 entrada RF
- Saída de áudio digital (óptica): Sim
- Sistema de áudio: Dolby Digital Plus / DTS 2.0
- Consumo médio de energia: 100 W
- Fonte de alimentação: AC 100-240 V ~ 50/60 Hz
- Peso: Aproximadamente 9,1 kg com base
- Ano de fabricação: 2012

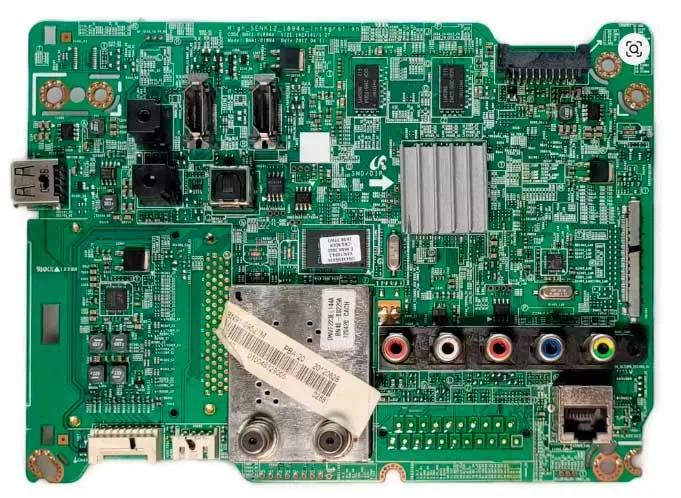

Essas informações são úteis para técnicos, reposição de peças ou atualização de firmware, modelo utiliza placa principal conforme imagem abaixo;

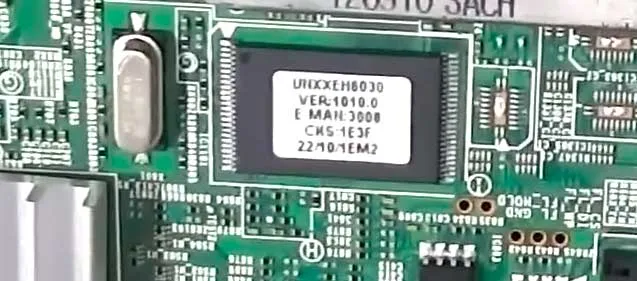

Televisor trabalha com a memória Nand TSOP 48 conforme mostra imagem abaixo;
Link para download, arquivos serem utilizados no Gravador de Nand, RT809H etc...

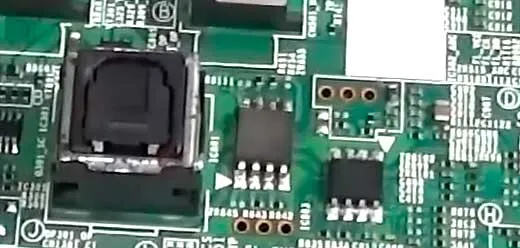

E tambem existe no circuito o integrado memoria SOIC 8, conforme imagem abaixo;
Abaixo link download do arquivo a gravar do circuito integrado ic801;
