Dados flash televisor aoc le39d7430

Arquivo de Dados Flash – Televisor AOC LE39D7430, disponibilizarei arquivo binário totalmente confiável para gravação da memória flash do televisor AOC modelo LE39D7430.

Especificações Técnicas:

• Modelo do televisor: AOC LE39D7430
• CI de memória: W25Q64FVSSIG
• Tipo: Flash SPI 64Mbit (8MB)
• Encapsulamento: SOIC-8
• Posição na placa: U402
• Tensão de operação: 3.3V
• Aplicação: Regravação via programador externo

Recomendado para uso com programadores compatíveis como:

• CH341A (configurado para 3.3V)

• TL866II Plus

• RT809H

• RT809F

Procedimento recomendado:

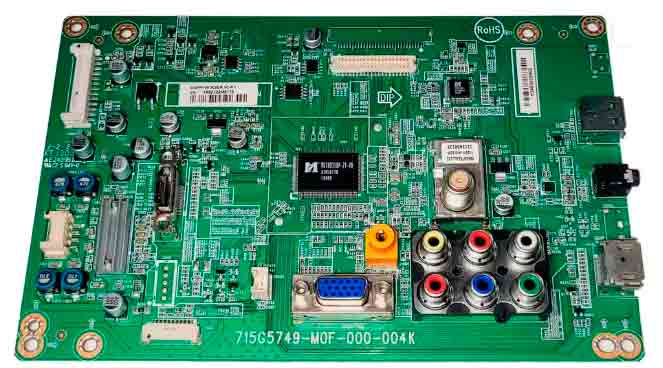

Placa principal utilizada nesse modelo conforme imagem abaixo;

Memória fabricação Winbond;

1. Remover a memória da placa ou utilizar clip SOIC-8 com alimentação estável.

2. Fazer backup do conteúdo original antes da gravação.

3. Apagar (erase) completamente o CI.

4. Gravar o arquivo binário.

5. Realizar verificação (verify) após gravação.

6. Reinstalar na placa e testar funcionamento.

Observação importante:

Confirmar o código exato da placa principal (Main Board), pois pode haver variação de firmware mesmo dentro do mesmo modelo de televisor. A gravação de arquivo incompatível pode causar ausência de imagem, tela invertida ou não inicialização.

Arquivo acima indicado para técnicos em eletrônica com conhecimento em regravação de memória SPI.
