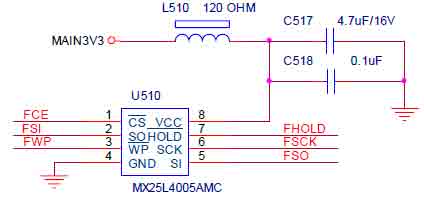

A placa principal 715T2968-4 do monitor AOC H428PW utiliza a memória flash SPI MX25L4005AMC (4Mbit / 512KB), localizada na posição U510. Esse CI armazena o firmware responsável pelo funcionamento do monitor (inicialização, controle de vídeo, OSD, etc.).
Vamos compartilhar o arquivo da flash, seguem orientações técnicas importantes:
1. Especificações da memória MX25L4005AMC:
-
Tipo: SPI NOR Flash
-
Capacidade: 4Mbit (512KB)
-
Tensão de operação: 2.7V – 3.6V (3.3V padrão)
-
Encapsulamento comum: SOP-8
-
Protocolo: SPI
2. Pinagem (SOP-8):
1 – CS
2 – SO (DO)
3 – WP
4 – GND
5 – SI (DI)
6 – CLK
7 – HOLD
8 – VCC
3. Procedimento para leitura do arquivo:
-
Utilizar gravador compatível (ex: CH341A, RT809H, TL866, etc.)
-
Remover o CI da placa (recomendado para evitar erro de leitura) ou usar clip SOIC8 com cuidado
-
Selecionar no software o modelo MX25L4005 ou equivalente
-
Fazer leitura e salvar o arquivo em formato .bin
-
Realizar pelo menos duas leituras e comparar (verify) para garantir integridade
4. Cuidados importantes:
-
Verificar se não há curto na linha de 3.3V antes de gravar
-
Confirmar se o arquivo é exatamente da mesma placa 715T2968-4
-
Após gravação, fazer limpeza de fluxo e verificar soldagem

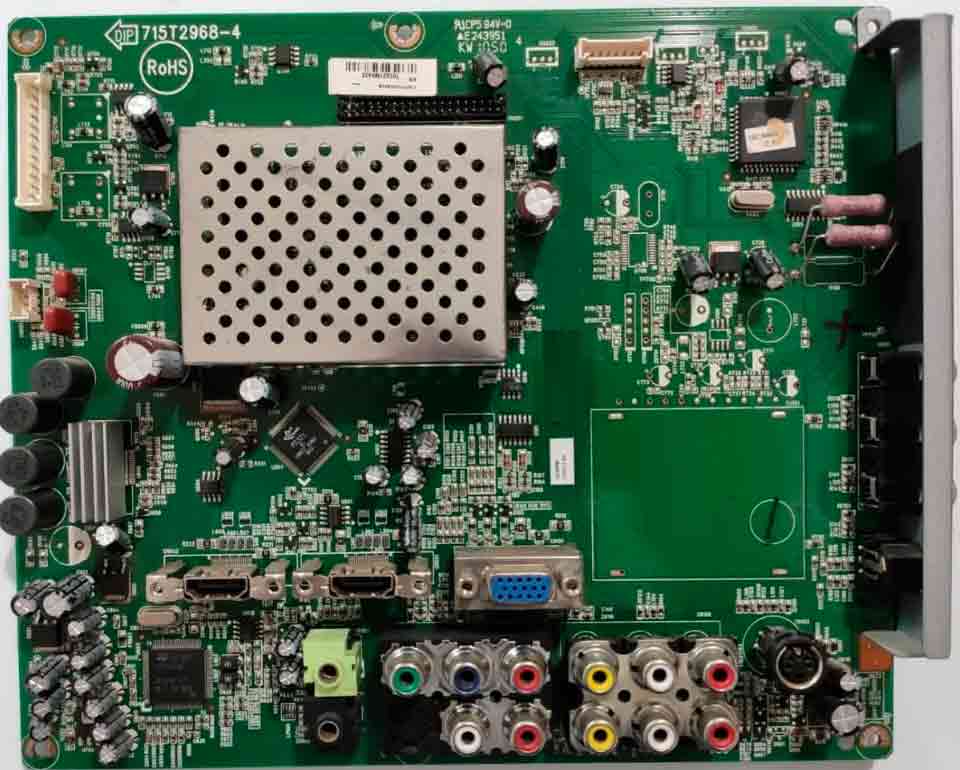

Monitor utiliza placa principal conforme imagem abaixo;
Arquivo para downlod logo abaixo;
dados flash monitor marca AOC modelo H428PW
