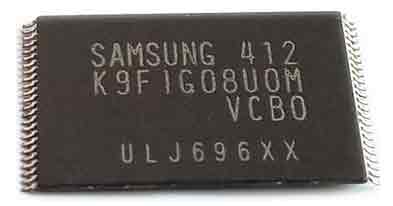

Televisor Semp Toshiba modelo DL4061 utiliza memória flash NAND em encapsulamento TSOP48, fabricada pela Samsung, responsável pelo armazenamento do firmware principal, bootloader e dados de inicialização do sistema.
A memória encontra-se identificada no circuito como U501, posicionada próxima ao processador principal (SoC), facilitando a comunicação via barramento NAND.
A U501 opera com tensões típicas de 3,3 V, possuindo sinais dedicados de dados, endereçamento, controle (CE, WE, RE, ALE, CLE) e aterramento, seguindo o padrão NAND Flash. Essa memória é crítica para o funcionamento do televisor, sendo comum sua análise ou regravação em casos de falhas como loop de inicialização, ausência de imagem ou travamento em standby. Durante procedimentos de manutenção, recomenda-se atenção à pinagem TSOP48, uso de gravador compatível e verificação de curto ou solda fria na posição U501.

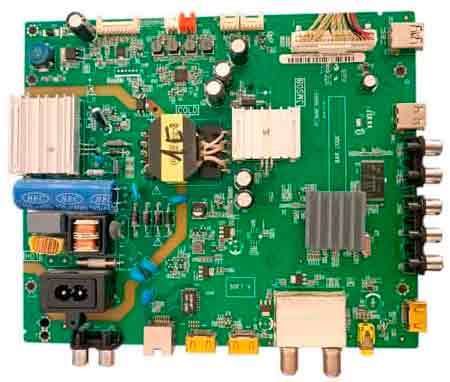

Televisor utiliza placa principal conforme imagem abaixo;
Link para download do arquivo nand logo abaixo;
Dados flash televisor Semp Toshiba modelo DL4061
