A memória TC58VG0S3HTA00 é um componente NAND Flash fabricado pela Toshiba, utilizada para armazenamento de firmware em televisores e outros dispositivos eletrônicos.

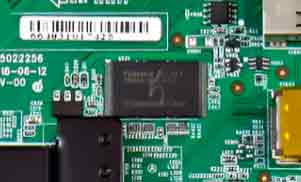

No televisor Semp Toshiba DL3253, ela está identificada na placa como N510.
Principais características técnicas:
- Fabricante: Toshiba
- Modelo: TC58VG0S3HTA00
- Tipo: NAND Flash
- Encapsulamento: TSOP48
- Capacidade: 1 Gbit (128MB)
- Tensão de operação: 3,3V
- Organização: x8 bits
- Aplicação típica: Armazenamento de firmware (bootloader, sistema operacional, dados da TV)
Função no televisor
Essa memória armazena o software principal da TV (firmware). Problemas como:
- TV não liga
- Fica travada no logo
- Reinicia sozinha
- LED acende mas não inicia
podem estar relacionados a corrupção de dados nessa NAND.
Procedimentos técnicos comuns:
- Regravação da NAND com gravador compatível (ex: RT809H, TNM5000, etc.)
- Substituição do CI caso apresente defeito físico
- Leitura do arquivo binário original para backup antes de qualquer procedimento

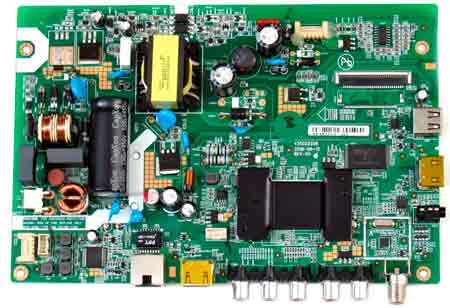

Televisor utiliza placa principal conforme imagem abaixo;
Dados flash para download do arquivo segue no link abaixo;
Downloads:
Dados flash televisor semp toshiba/tcl dl3253
Informação
Tamanho
54.59 MB
Downloads
14
