Televisor Philco TV-PH32E31DSGW utiliza memória NAND Flash TSOP48 na posição UM1 da placa principal. Esse modelo trabalha com placas baseadas em SoC MStar (família MSD/MST),
e a NAND costuma ser de 1 Gb ou 2 Gb, marcas comuns: Toshiba, Samsung, Hynix ou Micron (ex.: K9F1G08, K9F2G08, TC58NVG, H27U).
Pontos técnicos relevantes:
- Encapsulamento: TSOP48
- Tensão típica: 3,3 V
- Interface: NAND 8-bit
- Falhas comuns: loop, standby travado, sem imagem/som (corrupção da NAND)
Sobre dados/arquivo flash (dump):
- O dump pode ser gravado via gravador universal (RT809H, TNM5000, EasyJTAG) ou regravado in-circuit se suportado.

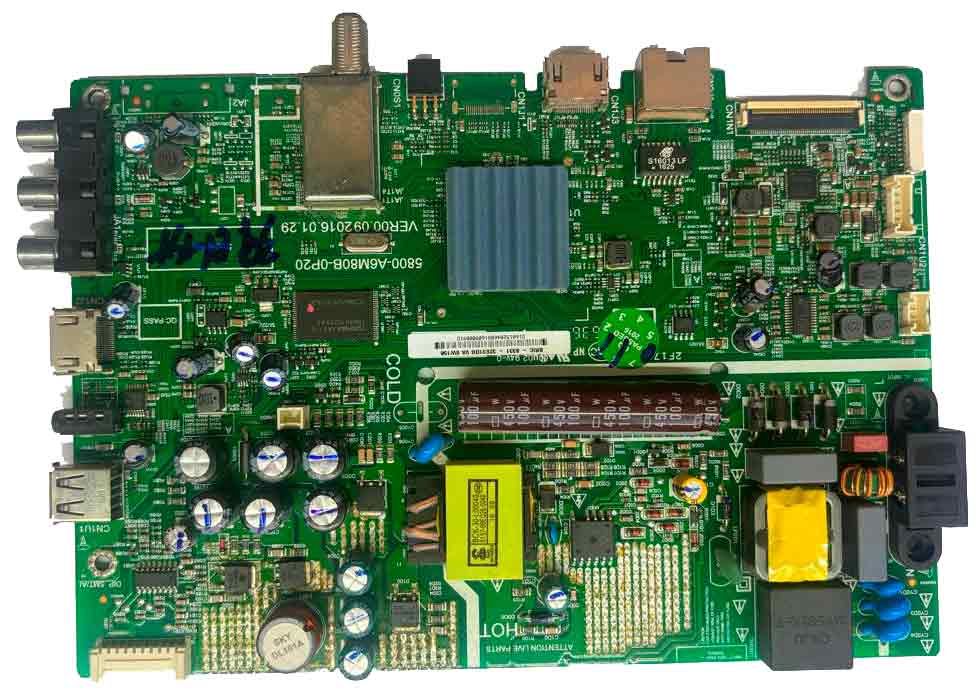

Televisor utiliza placa principal conforme imagem abaixo;

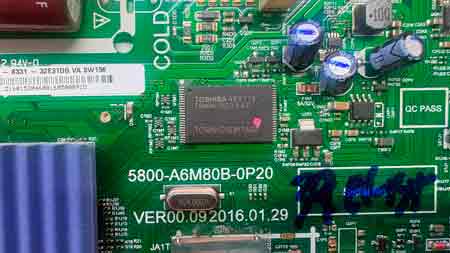

Utiliza circuito integrado encapsulamento TSOP48, Fabricado pela Toshiba;
Arquivo para download segue abaixo;
