Hoje vamos disponibilizar dados flash televisor MID modelo MD-2460DGTV utiliza o integrado GD25Q32 (memória flash SPI de 32 Mbit / 4 MB),

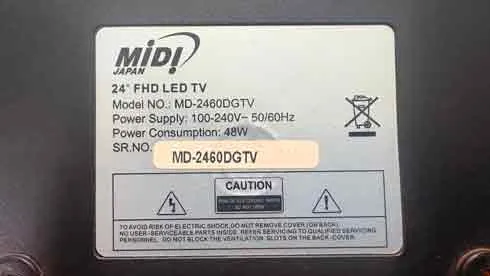

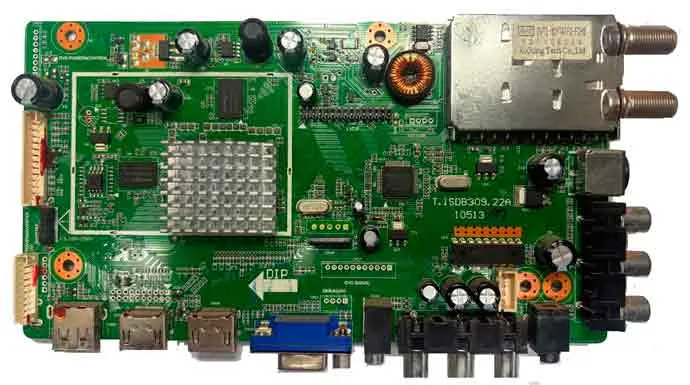

Televisor utiliza placa principal conforme imagem abaixo;

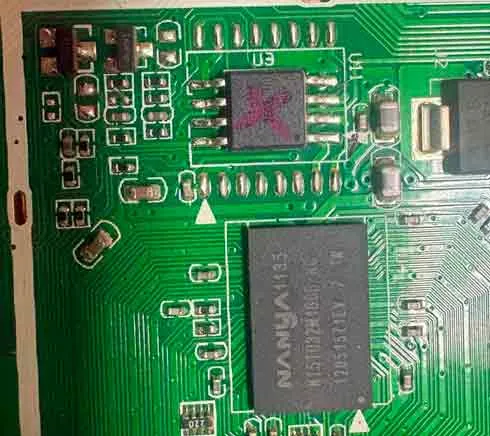

A memória flash localizado na posição U3 da placa principal.
Essa memória contém o firmware principal do aparelho, incluindo informações do bootloader, software da interface e dados de calibração.
Ao realizar gravação ou substituição:
- Certifique-se de utilizar um arquivo binário compatível com o modelo MD-2460DGTV.
- Efetue backup do conteúdo original antes de regravar.
- Utilize gravador de EEPROM SPI (como CH341A, RT809F ou similares).
- Observe a pinagem: pino 1 (CS), pino 2 (DO), pino 3 (WP#), pino 4 (GND), pino 5 (DI), pino 6 (CLK), pino 7 (HOLD#), pino 8 (VCC).
A tensão de operação é de 2,7 V – 3,6 V, e a memória é do tipo NOR Flash Serial.
Para gravação direta, recomenda-se dessoldar o componente ou usar clip SOIC8, garantindo boa leitura/escrita.
