EsseAs placas principais modernas, hoje contam com a memórias Flash utilizando a Tecnologia de encapsulamento BGA, onde temos de efetuarmos copias dos dados através via eMMC, hoje contamos com os Gravadores compatíveis para esse trabalho.
Se pensarmos se tornou mais fácil, vamos imaginar se tivéssemos de retirar do circuito, o CI BGA, colocarmos no adaptador gravar depois recolocar no circuito, mão de obra tremenda.
Vamos disponibilizar aqui dados eMMC, Televisor LG modelo 49LF6350.

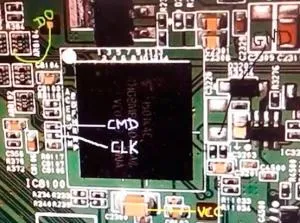

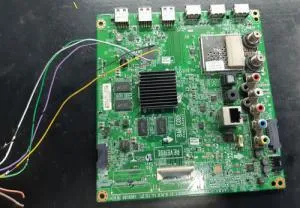

Imagem com os pontos de ligação dos fios correspondentes ao GND, CLK, DO, CMD e VCC;

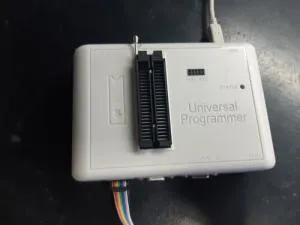

Efetuamos a cópia com o Gravador RT809H;

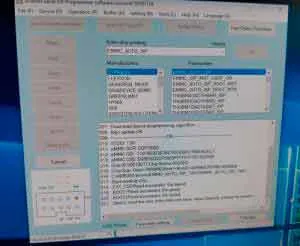

Andamento da gravação;

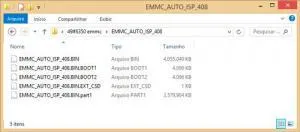

Aquivos armazenados no PC;
Link para downlod dos aquivos abaixo;
