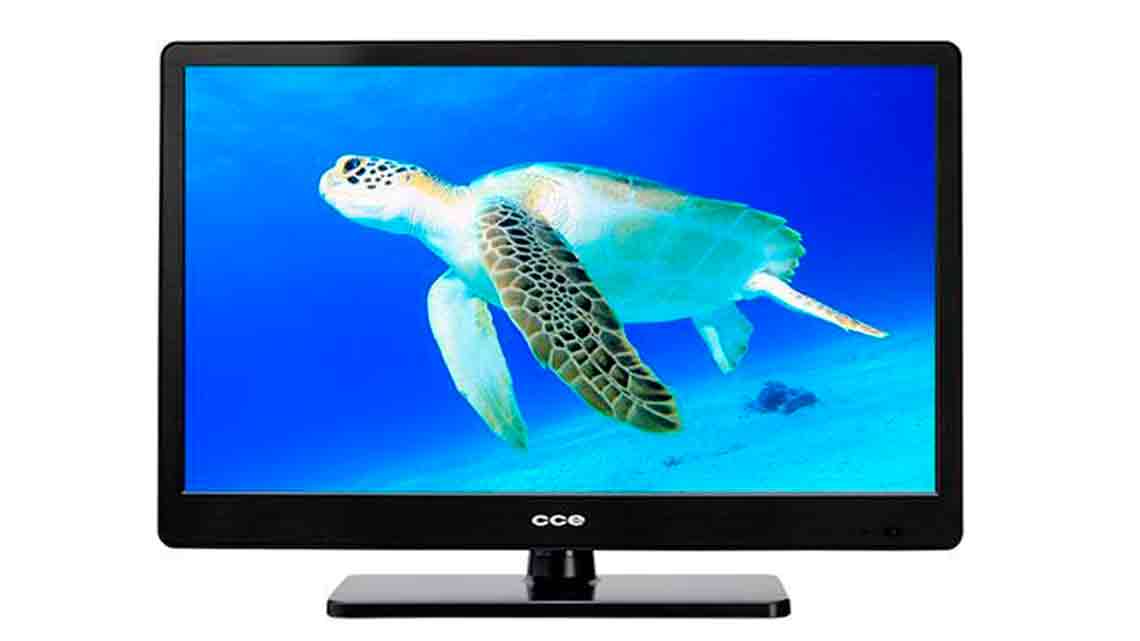

Dados flash televisor cce lt28g

No televisor CCE L28G, a posição U108 na placa principal normalmente corresponde à memória SPI Flash utilizada para armazenar o firmware da TV. O componente usado nessa posição é geralmente a 25Q16B.

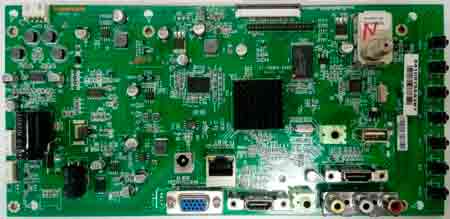

Modelo utiliza placa principal conforme imagem abaixo;

Características da memória 25Q16B:

• Tipo: SPI Flash

• Capacidade: 16 Mbit (2 MB)

• Tensão de operação: 3.3V

• Encapsulamento comum: SOIC-8

Equivalentes compatíveis que podem substituir a 25Q16B:

• W25Q16BV / W25Q16BVSIG

• GD25Q16

• MX25L1606

• EN25Q16

Ao substituir essa memória é necessário:

1. Gravar o arquivo disponibilizado para download abaixo,

2. Utilizar um gravador de EEPROM/SPI (CH341A, TL866, etc.).

3. Conferir a orientação do pino 1 ao soldar na posição U108.

Se a TV não liga, fica travada no logo ou sem imagem, muitas vezes a solução é regravar ou trocar essa memória.
