O televisor CCE LED modelo L322, com as especificações que abaixo, seguem os detalhes principais da placa e memória:
- Memória Flash (U8):
Tipo: 25Q32FVS
Capacidade: 32Mbit (4MB)
Interface: SPI

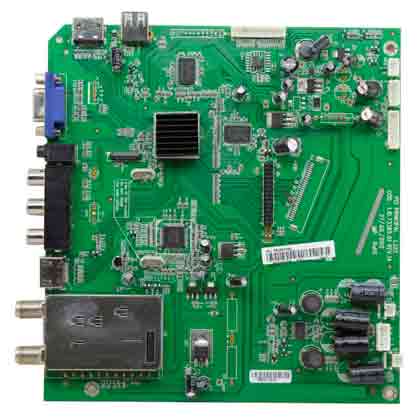

Função: Armazena o firmware principal da TV (software de inicialização e sistema). - Placa principal (Main Board):
Código: 1.10.73385.02 REV.1A
Essa placa é comum em modelos CCE/SEMP de 32", podendo usar processadores MStar ou similares.
- Painel:
Modelo: K320WL
Tipo: LED 32" com T-CON integrada (acoplada ao painel)
Isso significa que não há placa T-CON separada — o controle do display está direto no flat do painel.
Observações técnicas importantes:
- Problemas como TV travada no logo, reiniciando ou sem imagem podem estar ligados ao firmware corrompido na 25Q32FVS.
- A gravação pode ser feita com gravador SPI (CH341A, RT809H, etc.).
- É essencial usar um dump compatível com essa mesma placa e painel, pois firmware incorreto pode causar:
- Imagem invertida
- Tela branca
- Sem backlight
Segue abaixo link para download do arquivo flash;
Downloads:
memoria flash da cce l322 Dados flash televisor CCE modelo L322 posição no circuito U8
