A memória MX25L4005 realmente cumpre esse papel crítico nos monitores AOC: ela guarda todo o firmware essencial para que a placa principal inicialize e controle as funções do monitor.

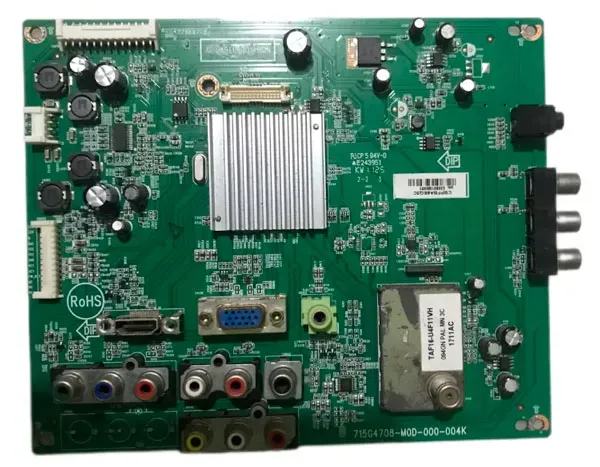

Ele armazena instruções importantes, como o código de inicialização, ajustes de configuração e atualizações de firmware, garantindo que o monitor funcione conforme o projetado. Essa memória é do tipo não volátil, ou seja, mantém os dados mesmo quando não há alimentação de energia, monitor utiliza placa principal conforme imagem abaixo;

Se você estiver trabalhando em manutenção ou reparo, é importante ter atenção ao lidar com esse tipo de memória, já que ela armazena dados críticos para o funcionamento do equipamento, memória conforme imagem abaixo;

A MX25L4005 (U402) é uma memória Flash NOR SPI de 4 Mb, fabricada pela Macronix, amplamente empregada na placa principal dos monitores AOC.
Esse componente é responsável por armazenar:
- Bootloader
- Firmware principal do monitor
- Configurações de operação
- Dados de calibração e tabelas internas
Sendo uma memória não volátil, seu conteúdo permanece preservado mesmo sem alimentação, garantindo que o monitor execute corretamente a sequência de inicialização sempre que é ligado.
Durante reparos, é essencial:
- Evitar superaquecimento ao dessoldar, para não danificar trilhas.
- Fazer backup do firmware sempre que possível antes de regravar.
- Usar arquivos de firmware compatíveis com o modelo exato da placa.
Quando corrompida ou defeituosa, os sintomas comuns incluem:
— monitor que não liga;
— LED piscando sem iniciar;
— imagem desaparecendo após alguns segundos;
— comandos do OSD não funcionando.
Abaixo link para download do arquivo, dados flash, LE222h138;
Na sequencia segue link para download do esquema eletrico, modelos LE22H138 e LE24H138;
Esquema eletrico tv aoc le22h138 e le24h138, manual de serviço, manual service
