Esses modelos podem apresentar diversos defeitos, exemplos: Não liga nem mesmo Stand by, liga acende stand by, acende black ligth sem imagem, liga e trava na logo inicial, liga e desliga e outros mais.
Vejam como dados de memória flash são importantes para nosso dia a dia, por incrível que pareça peguei um televisor para reparo, com o seguinte defeito com áudio sem imagem.
Comecei a análise verificando as tensões VA, VS, 15V vi que no instante que ligava tinha as tensões, foquei no VS sendo que vinha a tensão e ia caindo aos poucos, efetuei testes na placa Y a procura de curto e nada.

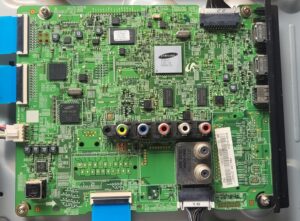

Monitorando com osciloscópio o circuito integrado IC2001, percebi que ele tinha as tensões de alimentação, só que os pinos 1 e 2 não havia nada de comunicação protocolo, pensei vou efetuar a gravação, procurei no meu DB nada a solução foi pegar outro tv que estava funcionando retirar e grava-la, fiz todo procedimento de gravação e foi a solução do defeito, portanto vou compartilhar com os amigos dados do televisor Samsung modelo PL43F4900AGXZD, utiliza placa principal conforme imagem abaixo;

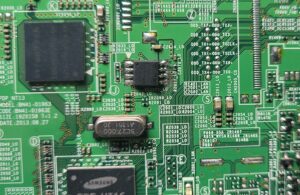

Abaixo compartilhamento dos arquivos prineiro o arquivo comentado no texto, circuito integrado posição IC2001;
E dando continuidade ao nosso artigo abaixo download do arquivo circuito integrado posição IC801;
E por ultimo dados do circuito integrado posição IC1402;
