Quantas vezes se deparamos de precisar um componente, digitarmos no sistema obter resultado estoque (0)Zero, hoje me deparei com uma fonte Home Teather Philco, com o Circuito integrado HF01B01 em curto, analizando datasheet vi que o TNY176/TNY276 – São quase identicos havendo necessidade de poucas alterações, vamos as lá…

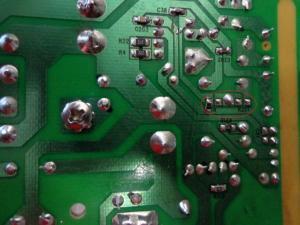

1) Coloque o Circuito Integrado TNY176 ou TNY276 no circuito e em seguida, corte a trilha do pino 8, conforme mostrado na imagem abaixo;

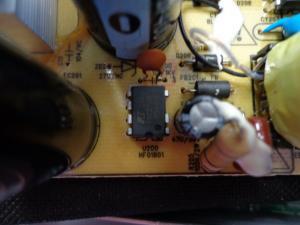

2) Agora libere o pino 1 do TNY removendo os dois resistores que estão sem sua linha e adicione um JUMPER, conectando o pino 1 ao pino 4 do ofto acoplador de acordo com a imagem abaixo;
Teremos o circuito montado conforme a imagem abaixo;
