Gravação das NANDS – TSOP são poucos Técnicos que fazem, devido talvez achar não viável adquirir um Gravador.
Hoje encontramos vários modelos e marcas de Gravadores que atendem bem o dia a dia da bancada, XELTEK, TNM5000, RT809H, RT809F, BIPROG e diversos outros.
O que estou vendo que compramos um Gravador vem aquele monte de adaptadores, antigamente o preço dos adaptadores eram caros principalmente da linha Xeltek, 4 meses atrás comprei outro RT809H veio com 38 adaptadores.
Na minha opinião é que chegou a época em que não precisamos mais de adaptadores, independente de involucro/tecnologia que seja as NANDS encontradas no circuito, pelo fato de familiarizar com sistema de gravação eMMC (Embedded Multimidia Card).
Ao utilizarmos esse sistema temos a vantagem, para as placas com o defeito de travar na Logo, e não temos software de BOOT para recuperar, isso para todas as Marcas de fabricantes.

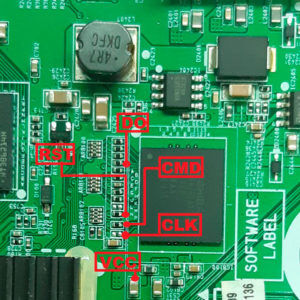

Onde simplesmente teremos de identificar os pontos D0, CMD, CLK, VCC e GND, conectarmos ao Gravador RT809H efetuar os procedimentos abaixo.
Pequena demonstração no vídeo abaixo…

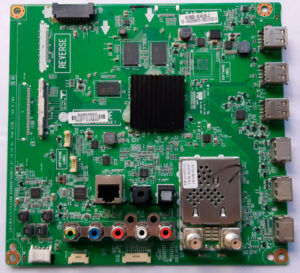

Nesse tutorial vamos disponibilizar passo a passo como efetuar a cópia dos dados Flash do Televisor LG modelo 42LB5800.
Após a conexão da placa ao gravador, se estiver tudo correto vai aparecer o caminho para salvar o arquivo em seu PC…

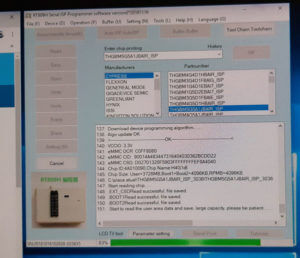

Efetuei a gravação com o Gravador RT809H… Abaixo imagem do progresso de gravação…

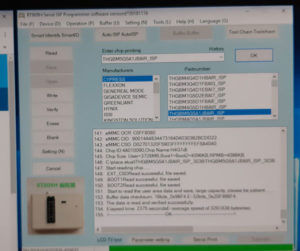

Imagem abaixo o gravador constatando o término da Gravação…
.jpg)

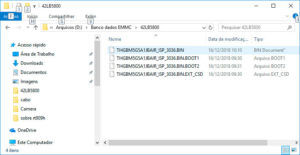

Imagem abaixo mostra os arquivos copiados após a gravação ja armazenado em meu PC.
Fiz um vídeo com uma pequena demonstração, não é meu forte, mas vai dar para vocês terem uma ideia de como é fácil;
Link dados completo referente esse tutorial;
