Quantas vezes se deparamos de precisar um componente, digitarmos no sistema obter resultado estoque (0)Zero, hoje me deparei com uma fonte Home Teather Philco, com o Circuito integrado
HF01B01 em curto, analizando datasheet vi que o TNY176/TNY276 – São quase identicos havendo necessidade de poucas alterações, vamos as lá… Quantas vezes se deparamos de precisar um componente, digitarmos no sistema obter resultado estoque (0)Zero, hoje me deparei com uma fonte Home Teather Philco, com o Circuito integrado HF01B01 em curto, analizando datasheet vi que o TNY176/TNY276 – São quase identicos havendo necessidade de poucas alterações, vamos as lá…

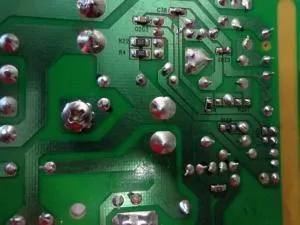

1) Coloque o Circuito Integrado TNY176 ou TNY276 no circuito e em seguida, corte a trilha do pino 8, conforme mostrado na imagem abaixo;
2) Agora libere o pino 1 do TNY removendo os dois resistores que estão sem sua linha e adicione um JUMPER, conectando o pino 1 ao pino 4 do ofto acoplador de acordo com a imagem abaixo;

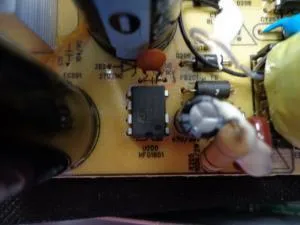

Teremos o circuito montado conforme a imagem abaixo;
Matéria Laboratório
Arirrany
